斜頂管束的規格及參數

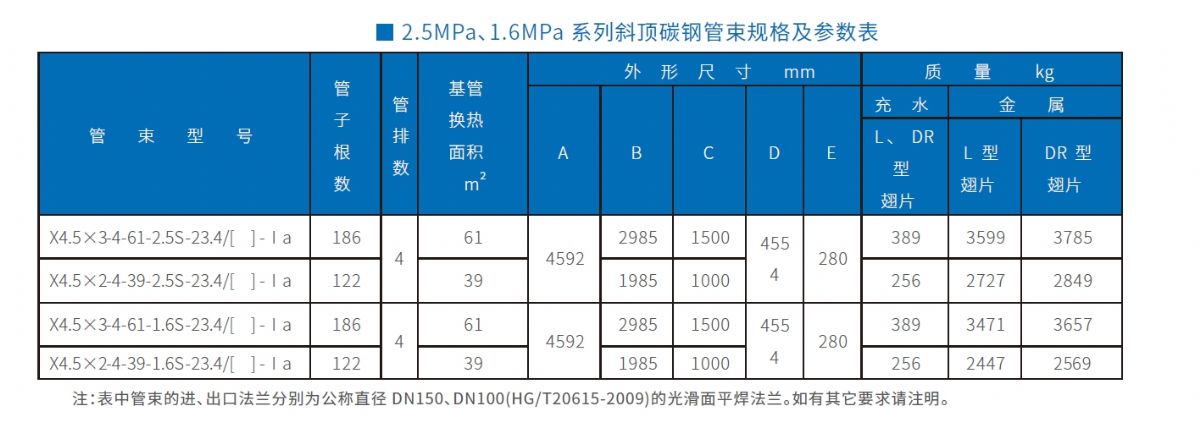

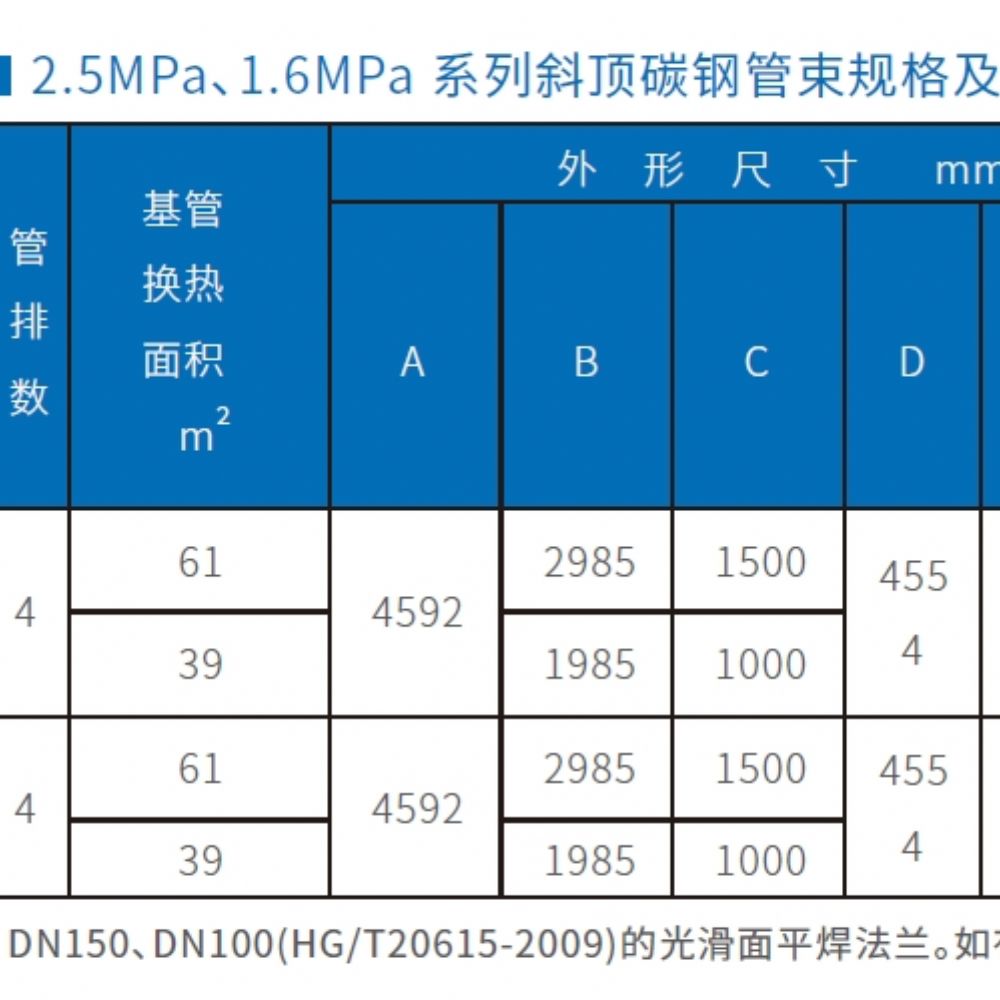

斜頂管束的規格及參數(見表 8),其外形尺寸(見圖 8)。
表中數據是按 Φ25 基管、翅片外徑 Φ57、片距 2.3MM、管間距 62MM、翅片管叉型排列的管
束給定的。
型號中翅片管型式處用[ ]代替,在質量欄中則分別列出 L 型和 DR 型翅片管的質量。

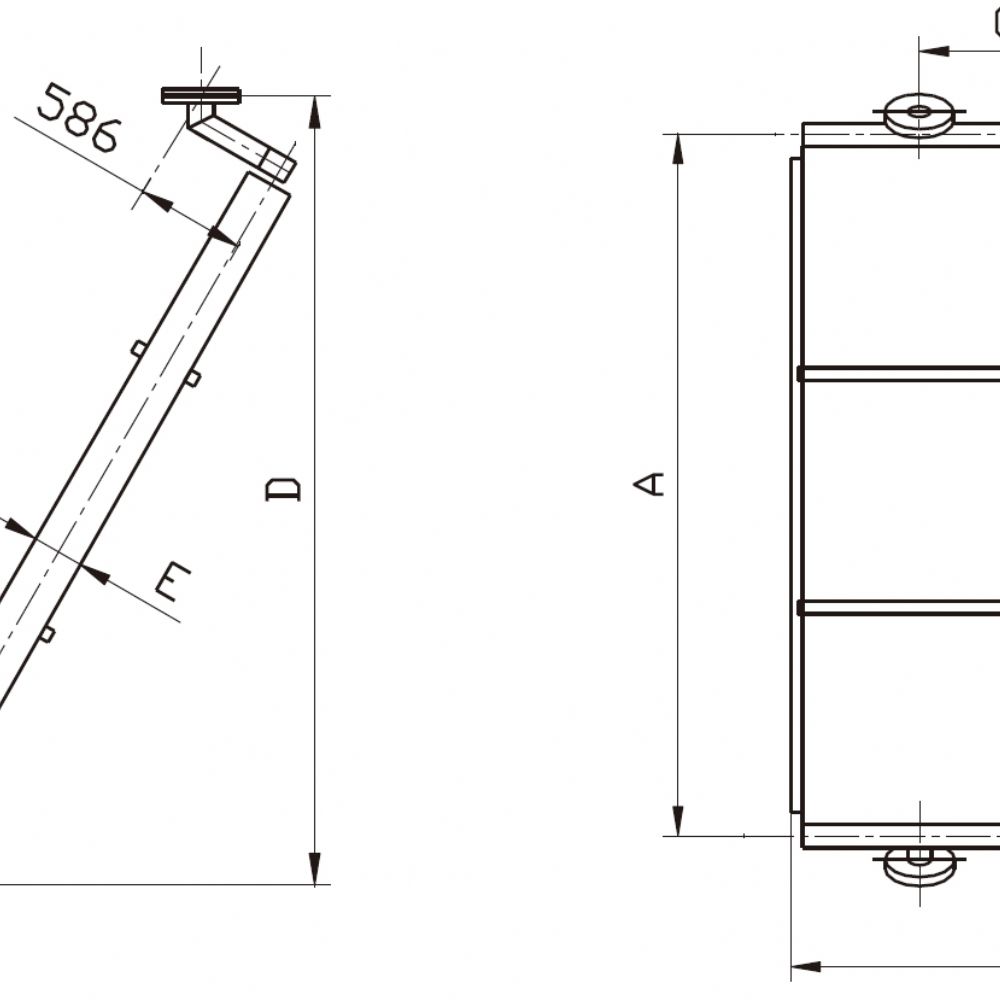

斜頂管束外形圖 2021-5-28 本文被閱讀 1818 次
